1400*400不銹鋼魚腹式可調堰

  • 產品型號:YFS
  • 廠商性質:生產廠家
  • 更新時間:2023-11-13
  • 訪  問  量:2818

簡要描述:1400*400不銹鋼魚腹式可調堰整體材質選用304不銹鋼制造經濟耐用使用壽命長,主要用于環境惡劣的污水井內常年使用腐蝕嚴重,304不銹鋼制造的可調堰攻克了這一難題。

在線咨詢

聯系電話:0577-67317379

產品詳情

1400*400魚腹式可調堰

  產品說明:

  1400*400不銹鋼魚腹式可調堰整體材質選用304不銹鋼制造經濟耐用使用壽命長,主要用于環境惡劣的污水井內常年使用腐蝕嚴重,304不銹鋼制造的可調堰攻克了這一難題。



1400*400魚腹式可調節堰


  魚腹式可調節溢流堰,包括池體,池體包括蓄水區和溢流區,在蓄水區和溢流區之間設置有溢流堰體將兩者隔開,在溢流堰體上設置有溢流堰門,蓄水區設置有進水管,溢流區設置有出水管,所述溢流堰門位于溢流堰體頂部且在重力和水壓作用下可在豎直方向旋轉設置,溢流堰門靠近溢流區的一側呈曲面形,靠近蓄水區的一側為平面。

  所述溢流堰門內部設置腔體,腔體連接一個注水孔。

  所述溢流堰門的兩端與池體內壁之間設置有密封墊片,密封墊片用于密封和增大溢流堰體的轉動阻力。

  所述溢流1400*400不銹鋼魚腹式可調堰通過鉸鏈固定在溢流堰體上,在鉸鏈和溢流堰門之間也設置有密封墊用于密封。所述蓄水區還設置有截流管。

  從上述技術問題可以看出本實用新型具有以下優點:魚腹式水力可調堰門無需外動力,防止回水倒灌;通過注水孔可向魚腹式結構中注入不同重量的水來調整堰門重量,來控制堰的比重,達到可以通過旋轉軸自動上浮,重力下沉的目的。

  附圖說明

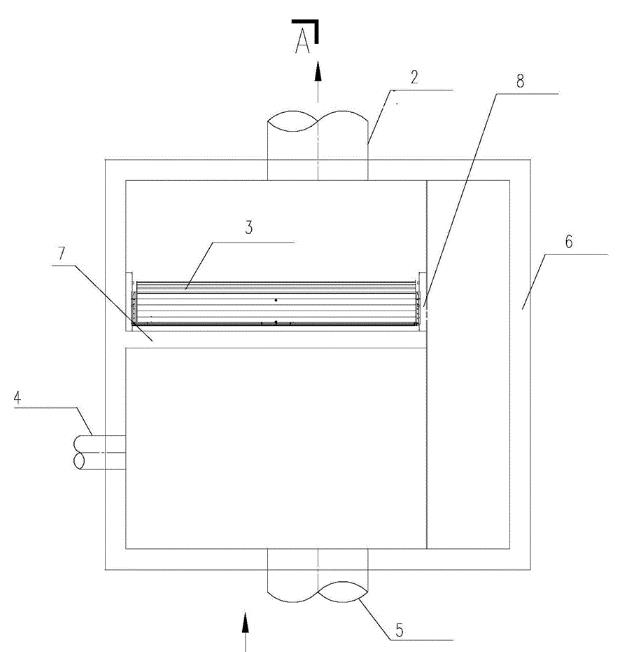

  為本實用新型的結構示意圖;



魚腹式可調堰


  具體實施方式

  以下結合附圖對本實用新型的具體實施方式做具體說明。

  如圖1和圖2所示,本實用新型的魚腹式可調節溢流堰,包括池體6,池體 6包括蓄水區和溢流區,在蓄水區和溢流區之間設置有溢流堰體7將兩者隔開,在溢流堰體7上設置有溢流堰門3,蓄水區設置有進水管5和截流管4,溢流區設置有出水管2,溢流堰門3位于溢流堰體頂部且在重力和水壓作用下可在豎直方向旋轉設置。溢流堰門靠近溢流區的一側呈曲面形,靠近蓄水區的一側為平面,曲面部可以采用魚腹狀,溢流堰門采用不銹鋼材料制作。

  溢流堰門的轉動可以通過鉸鏈實現,即溢流堰門通過鉸鏈固定在溢流堰體上,在鉸鏈和溢流堰門之間也設置有密封墊用于密封。溢流堰門內部設置腔體,腔體連接一個注水孔,通過注水孔可向魚腹式結構中注入不同重量的水來調整堰門重量,來控制堰的比重,達到可以通過旋轉軸自動上浮,重力下沉的目的。

  當正常情況溢流時候,魚腹區域受重力作用,溢流堰門處于打開狀態,當溢流區雨水逐漸增多,存有積水時平直區域所受到的水壓大于魚腹區域所受到的浮力,溢流堰門處于打開狀態,雨水從流水區流向溢流區。

  當雨水回流的時候,溢流區水位上升,帶動魚腹區域上升,魚腹區域所受到的浮力及壓力大于平直區域受到的壓力,從而使溢流堰門關閉,防治雨水倒流。

  魚腹式溢流堰閘門的控制無需外來動力,比如可以選擇采用彈簧與水流壓力進行控制。溢流堰閘門的啟閉通過水流壓力調整機械控制裝置啟動閘門,它們隨著水位/水壓同比例地上升或下降。機械控制裝置則可以根據不同的任務進行計算,得到需要采取動作時的水位/水壓等參數,它對攔蓄水位的準確維護起決定性作用。

  當出現背壓時,客戶可以選擇升級機械控制裝置。溢流水量的可調整性保證了管網恒定的攔蓄水位。因而,溢流堰閘門可以起到防洪的作用。

  所述溢流堰門的兩端與池體內壁之間設置有密封墊片8,密封墊片8用于密封和增大溢流堰體的轉動阻力,可產生很大的摩擦力。

  產品名稱:1400*400魚腹可調堰

  公稱壓力:6-10m沖擊水柱(0.1MPa)

  適用介質:水、河水、污水、海水

  適用溫度:≤50℃

  主要零部件材質:碳鋼、不銹鋼

  口徑:1400*400
